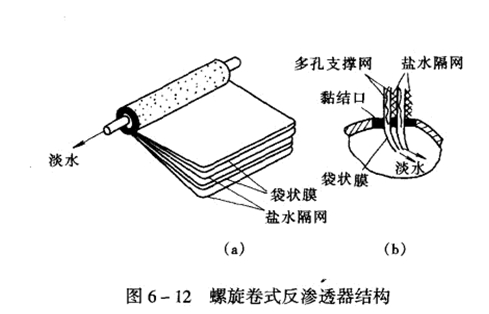

螺旋卷式反滲透設備的結構。
　　它的膜形成袋狀，袋內有多孔支撐網，袋的開口端與中心管相通，兩塊袋狀膜之間有隔網（鹽水隔網）隔開。然后把這些膜和網卷成一個螺旋卷式反滲透組件，將此組件裝在密閉的容器內即成反滲透器。
　　此種反滲透器運行時，鹽水在壓力下送人此容器后，通過鹽水隔網的通道至反滲透膜，經反滲透的水進入袋狀膜的內部，通過袋內的多孔支撐網，流向袋門，隨后由中心管匯集并送出。
　　螺旋卷式的優點是結構緊湊，占地面積小。缺點是容易堵塞，清洗困難，因此對原水的預處理要求較嚴。
