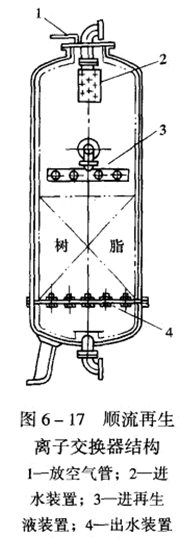

軟化水設備順流再生離子交換器按其用途的不同，可分為陽離子交換器和陰離子交換器，其在結構上基本相同。交換器主體適一個密閉的原柱形殼體，體內設有進水裝置、排水裝置、進再生液裝置，并填裝一定高度的離子交換樹脂。其結構如圖所示。
　　交換器的進水裝置常用的有漏斗式、十字管式、大噴頭式和多孔板水帽式；排水裝置常用的有多孔板水帽式和石英砂墊層式。為了在反洗時使離子交換劑有膨脹的余地，并防止細小顆粒被帶走，故在交換器上部、交換劑層表面到布水裝置之間，留有的空間叫做水墊層，它可以在一定程度上使水流在交換器斷面上均勻分布，水墊層的高度，一般為200-300mm。
　　離子交換器殼體的外部裝置有各種管道、閥門、取樣管、監視管、排氣管、流貴表、進出口壓力表等。殼體上的有機玻璃觀察孔是用來觀察交換劑的反洗情況的。
